Lasertechnologien

Laseranlagen- & -prozesstechnik

Höher, schneller, weiter ...

... präziser, effizienter und kostengünstiger, das sind die Anforderungen an moderne Laseranwendungen. Um diesen Ansprüchen gerecht zu werden, müssen die notwendigen Komponenten einer Laseranlage hohe Standards erfüllen und perfekt aufeinander abgestimmt sein. Die Forschung und Entwicklung im Bereich der Laseranlagen- und -prozesstechnik bilden somit die Basis für die Realisierung der Laserprozesse von morgen. Am LHM erfolgen die Konzeption, Konstruktion, Aufbau und Validierung von experimentellen, aber industrienahen Lasermaschinen sowie spezieller Anlagen- und Prozesskomponenten. Zu den besonderen Expertisen zählen unter anderem die Entwicklung von Hochgeschwindigkeitsscansystemen (Polygonspiegelscanner) oder von Hochleistungsstrahlschaltungen auf Basis von akustooptischen Modulatoren. In letzter Zeit gewinnen zudem Lösungen im Themengebiet der Lasersicherheit bzw. des Gesundheitsschutzes immer mehr an Bedeutung. Dazu gehören insbesondere Einrichtungen zum Schutz vor intensiver Laserstrahlung sowie vor laserinduzierter Sekundär- und Röntgenstrahlung oder der richtige Umgang mit gesundheitsgefährdenden Laserprozessabprodukten (Laserrauch, Nanopartikel).

Kontakt

Wir helfen Ihnen gerne weiter!

+49 (0) 3727 / 58-1242 lhm(at)hs-mittweida.de

Anlagenentwicklung und -konstruktion

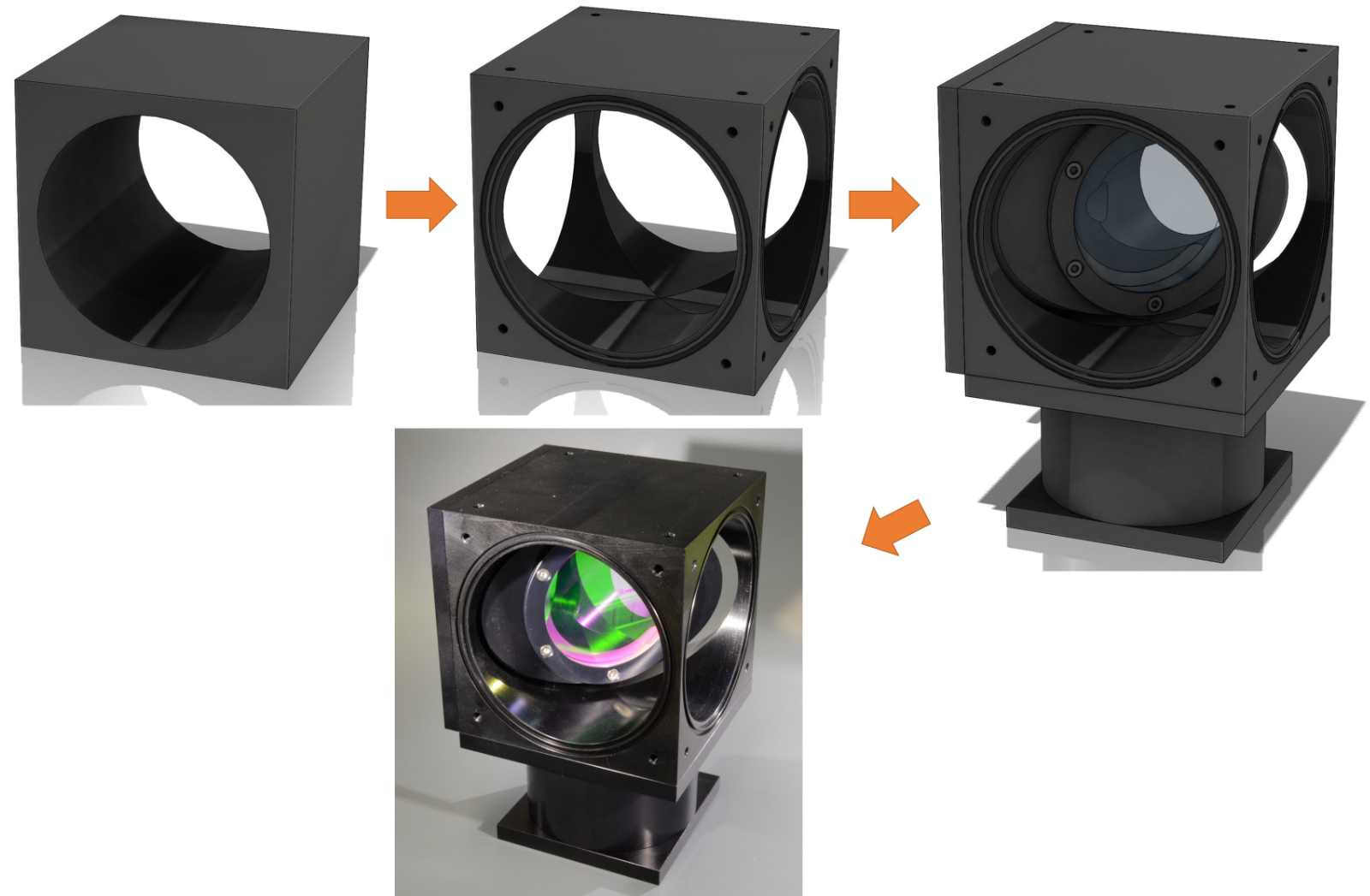

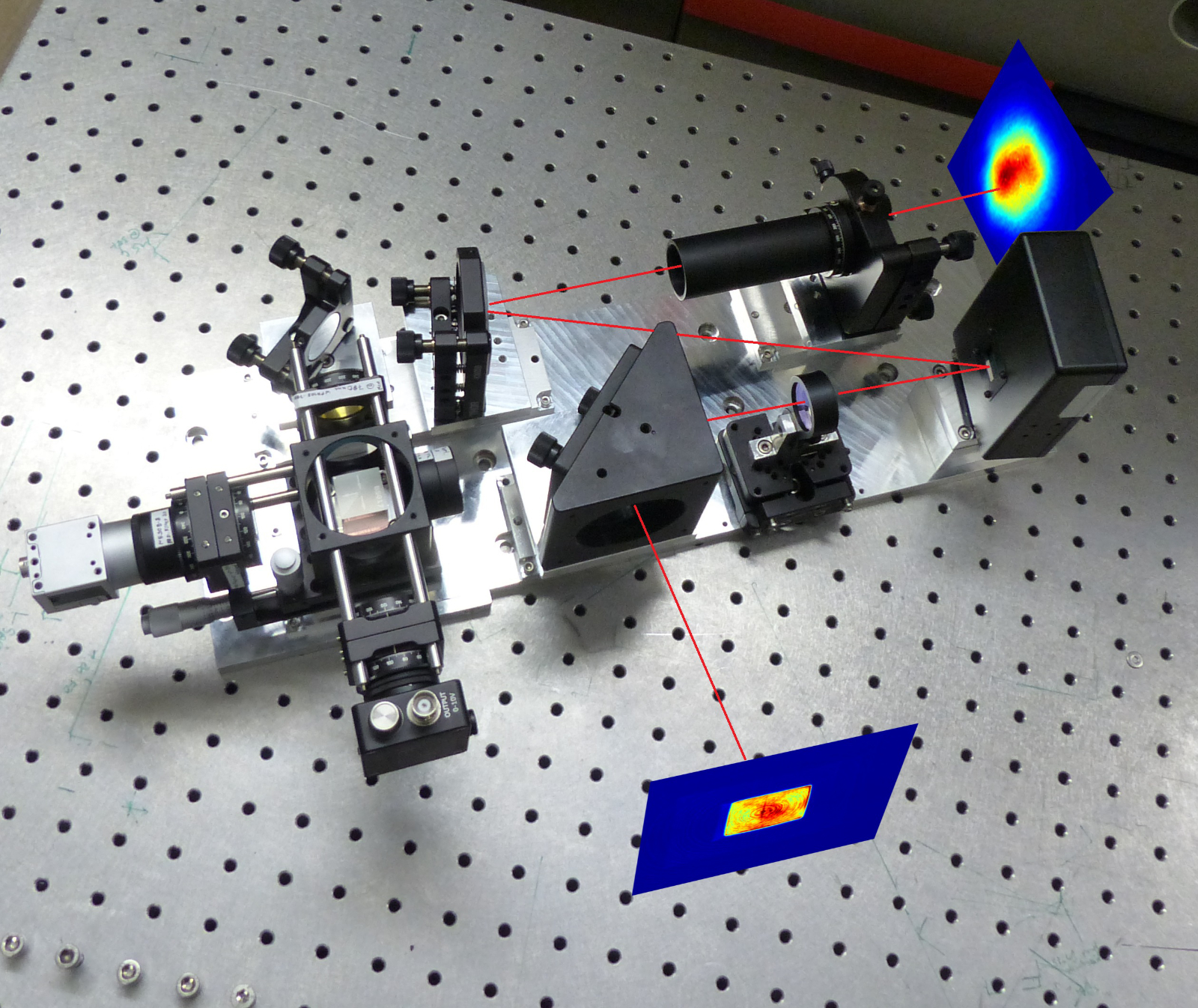

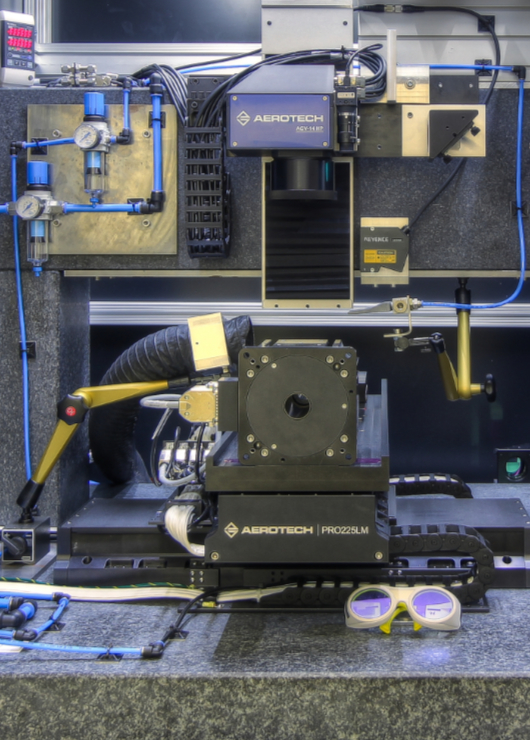

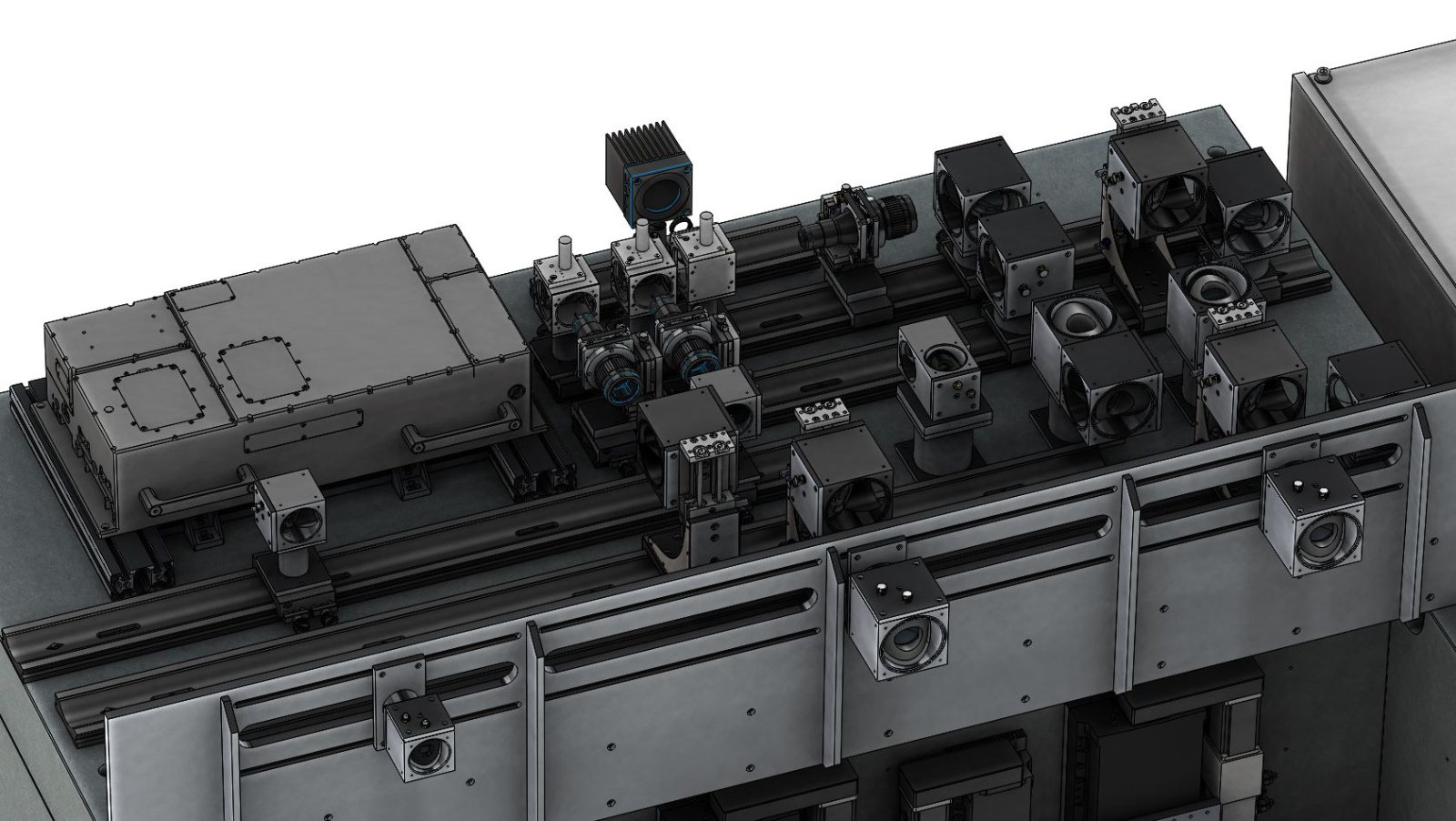

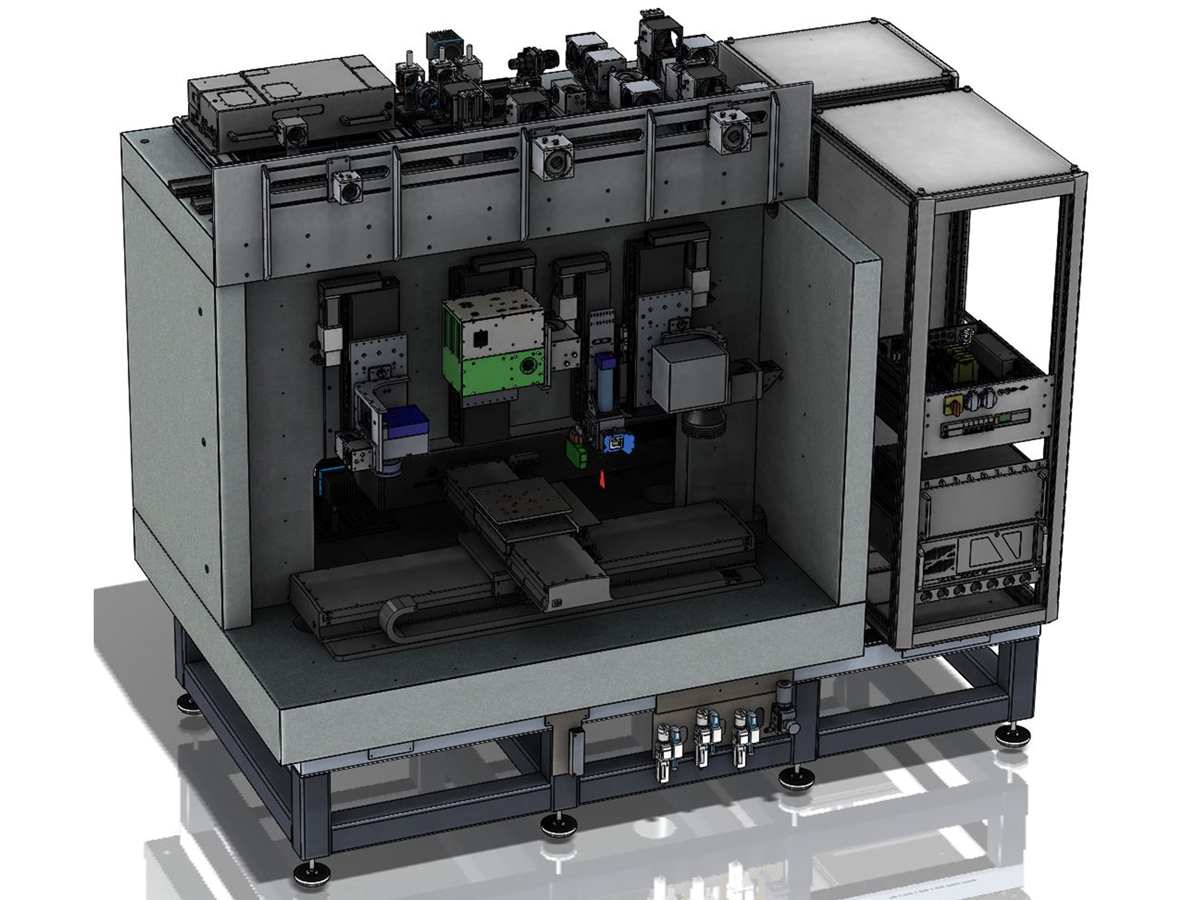

Für die am LHM durchgeführten Forschungsarbeiten wird entsprechende Anlagentechnik benötigt. Neben fertig gekauften Industrieanlagen kommen dabei zu einem großen Teil Eigenentwicklungen zum Einsatz. Dies reicht von einzelnen mechanischen, optischen und elektronischen Komponenten und Bauteilen für die Strahlführung über Laserscanner bis hin zu kompletten Laserbearbeitungsanlagen. Dabei wird vor allem auf eine modulare Bauweise geachtet, damit die Anlagen im Bedarfsfall schnell und unkompliziert erweitert bzw. umgerüstet werden können.

Laserstrahlschaltung

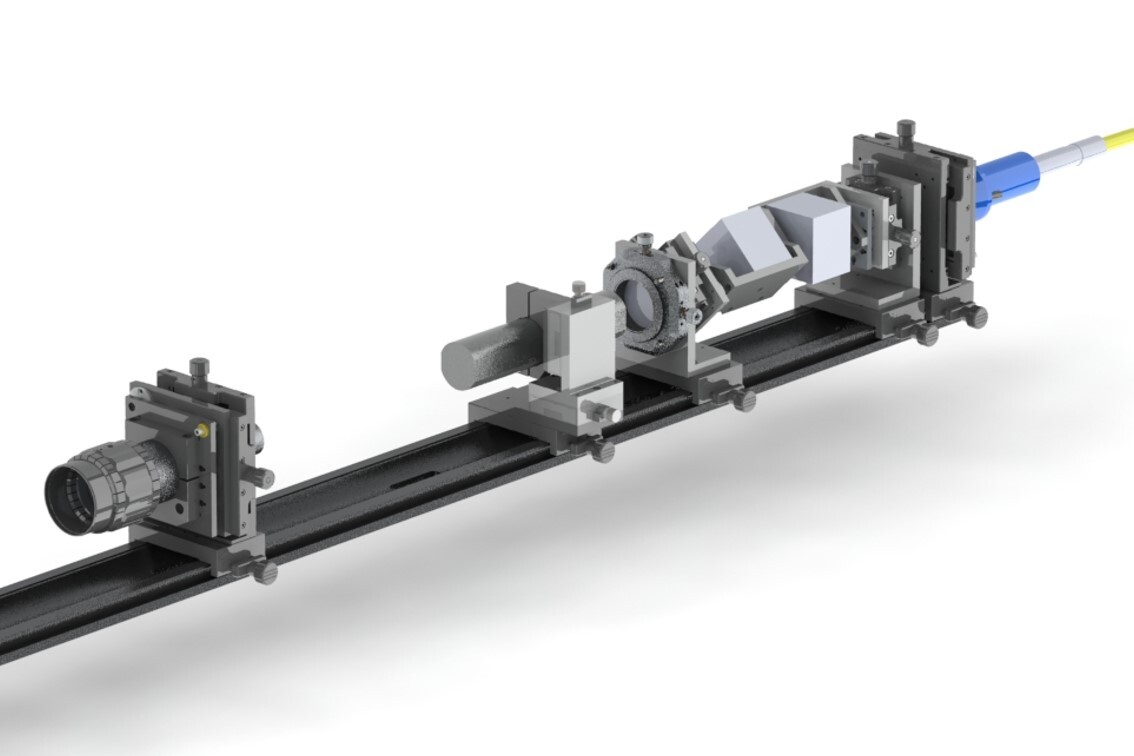

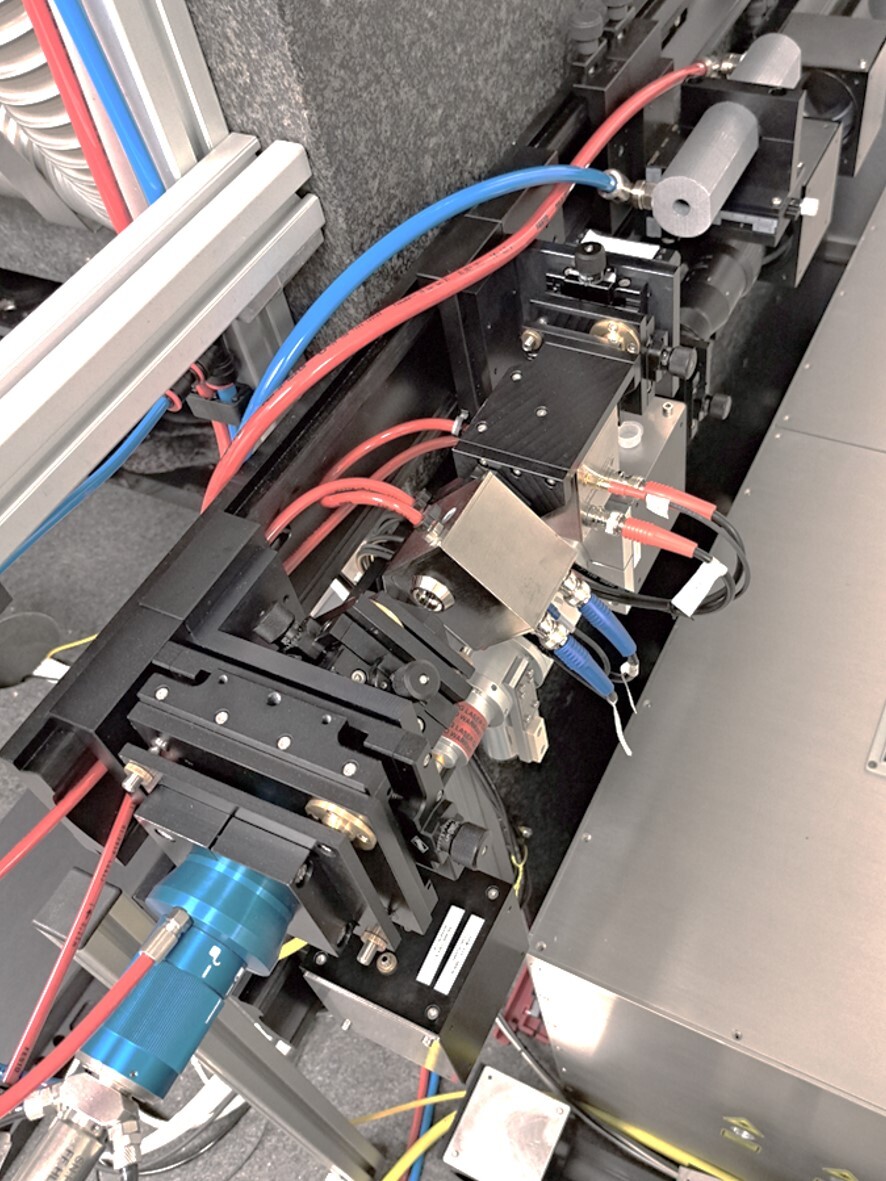

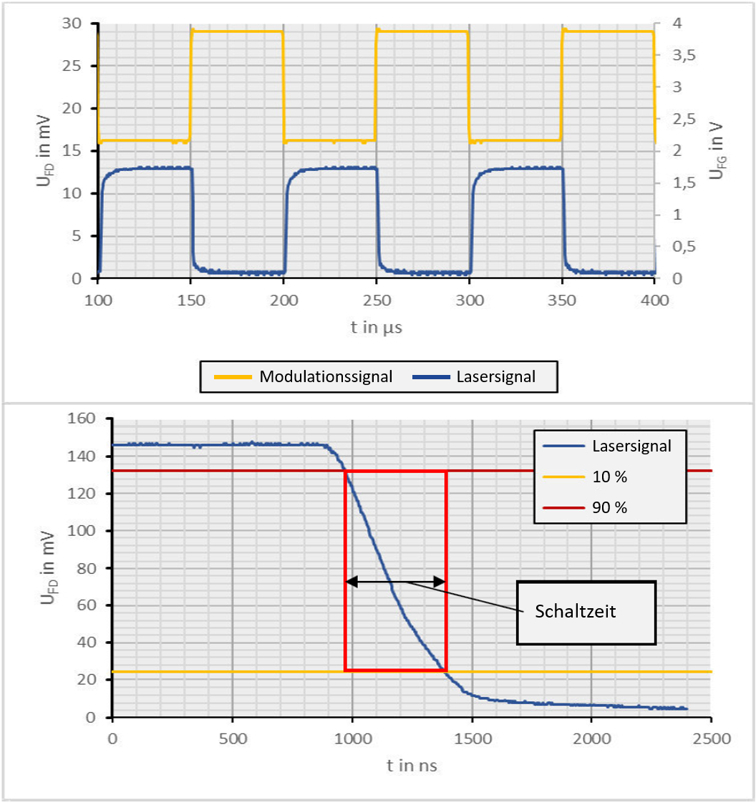

Hohe mittlere Laserleistungen im kW-Bereich schnell, d.h. hochfrequent, schalten bzw. modulieren zu können, ist technisch eine enorme Herausforderung. Speziell für hochdynamische Lasermikrobearbeitungsprozesse reichen die Geschwindigkeiten der geräteinternen Schaltmöglichkeiten in der Regel nicht aus. Einen Lösungsansatz hierfür bietet die am LHM entwickelte laserexterne Strahlschaltung auf Basis von akustooptischen Modulatoren.

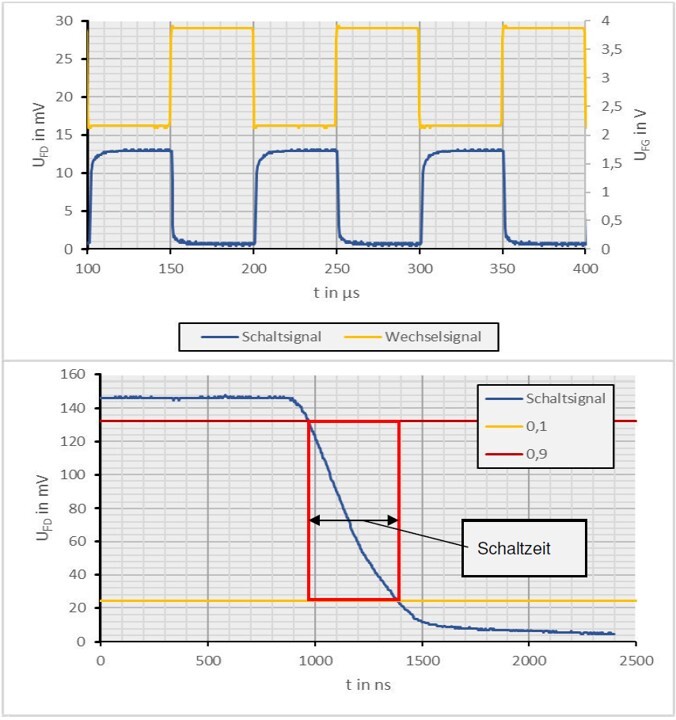

Kenngrößen: : mittlere Laserleistungen bis 3 kW, Schaltfrequenzen bis 500 kHz, auch für unpolarisierte Laserstrahlung geeignet

Strahlablenkung

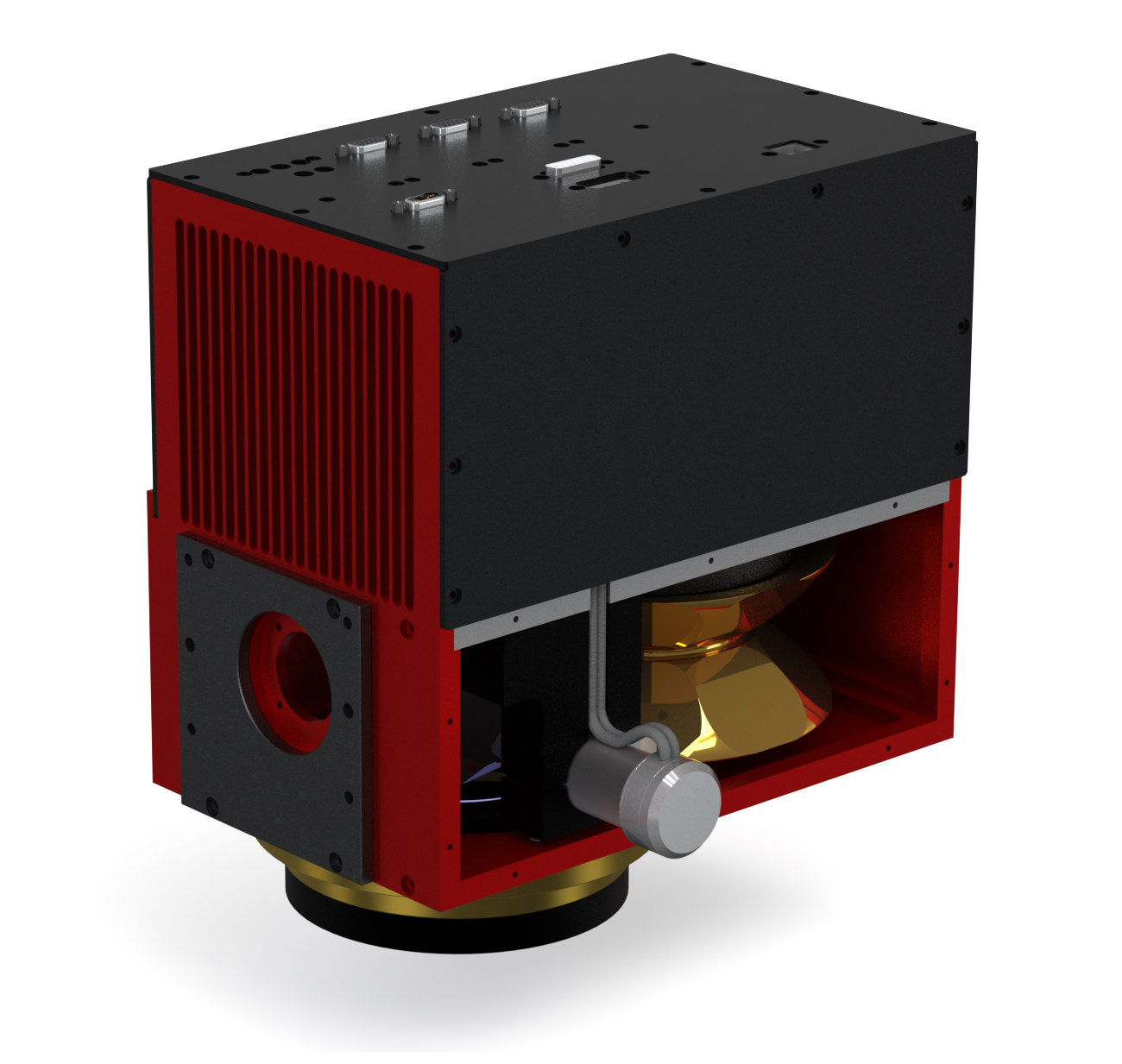

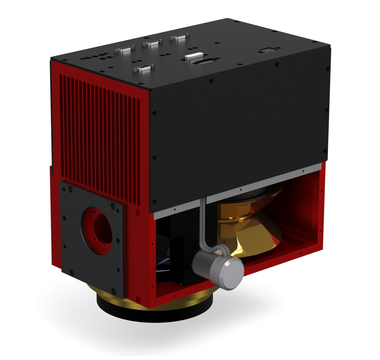

Die meisten Hochrate-Laserprozesse erfordern eine extrem schnelle und exakte Positionierung des fokussierten Laserstrahls auf dem Werkstück. Hierfür wurde am LHM ein Polygonspiegelscanner entwickelt. Dieser ermöglicht eine 10 - 100 mal schnellere Lasermaterialbearbeitung auf großen Flächen sowie die Mikrobearbeitung mit Lasern sehr hoher mittlerer Leistung. Aufgrund der autark arbeitenden Logik ist eine Integration als Scan-Alone-System (z.B. in Montagelinien) ohne weitere Rechentechnik und Software möglich.

Kenngrößen: spezielles optisches Design (patentiert), getestet mit High-Power Lasern (bis 10 kW Single Mode), wechselbare Standard F-Theta-Optiken (variable Scanfelder), Scan-Geschwindigkeit > 1 km/s möglich, Echtzeit-Datenverarbeitung durch FPGA (patentiert), Synchronisierung zu bewegten Optiken, schnelle Energieverteilung (patentiert)

Polygonscanner

Strahlformung

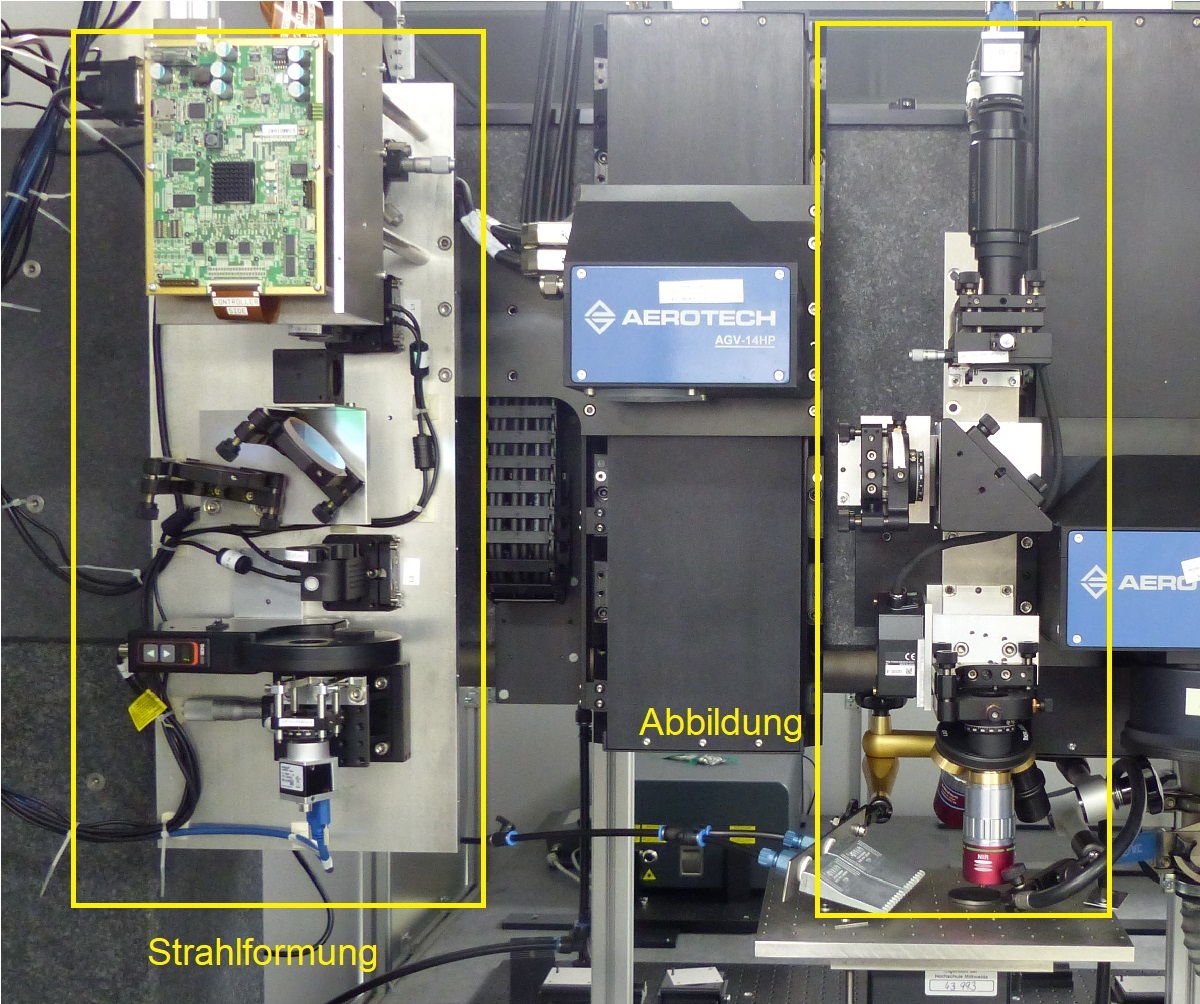

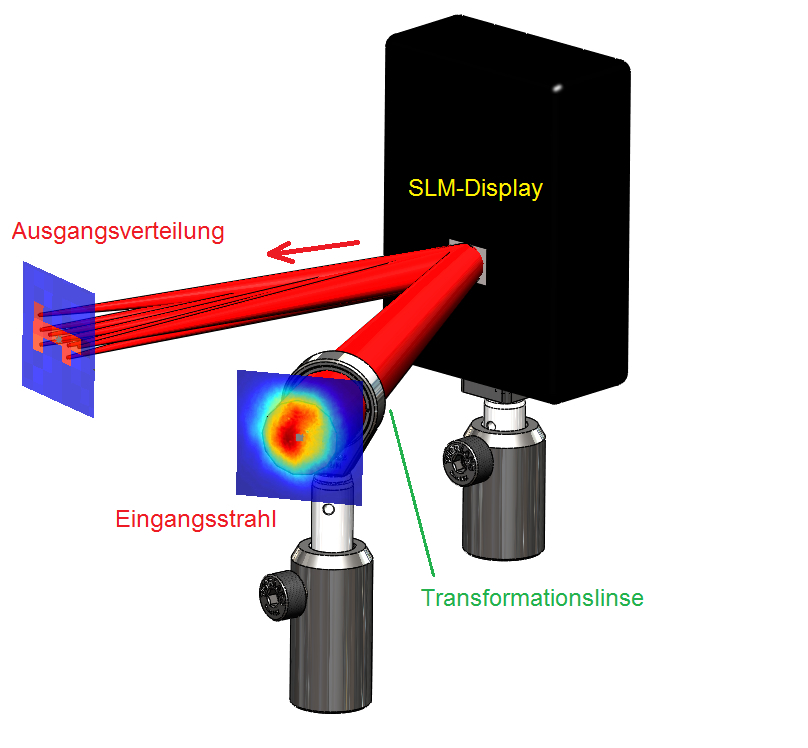

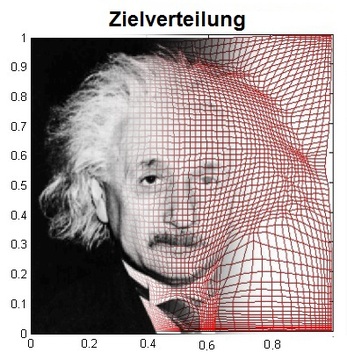

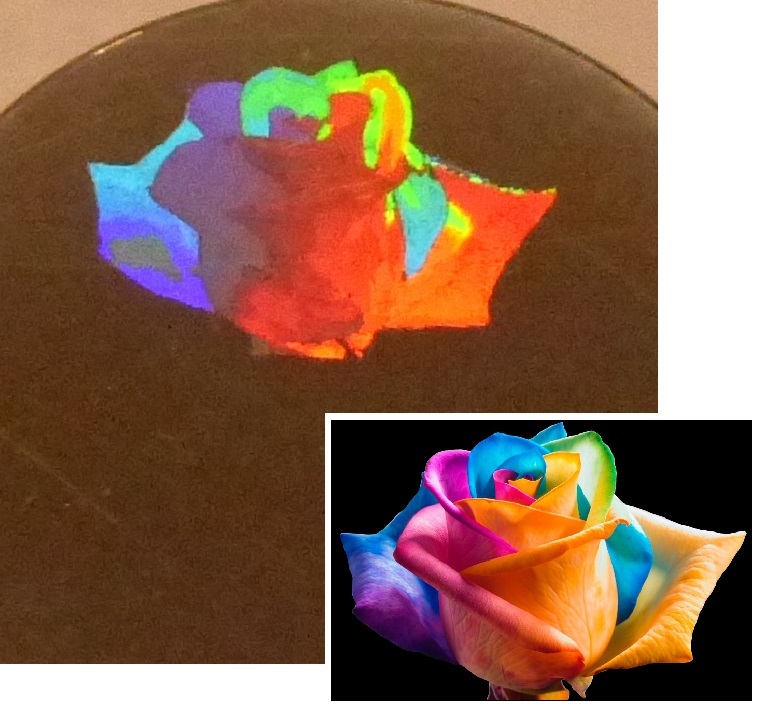

Strahlformung hat prinzipiell keine spezielle Anwendung zum Ziel, vielmehr ist sie ein Teil vieler Laseranwendungen. Das größte Potential für die Strahlformung liegt in der großflächigen Strukturierung repetitiver Mikrostrukturen. Dabei wird entweder das gewünschte Zielmuster mit einem oder wenigen Pulsen direkt strukturiert oder mit einer Vielzahl geschickt angeordneter Einzelstrahlen gearbeitet. So kann die optimale Fluenz für bestimmte Laserprozesse auch bei sehr kleinen geforderten Strahldurchmessern eingestellt werden, ohne sonderlich viel der ursprünglichen Laserleistung zu opfern. Geht man beispielsweise von 1 mJ Pulsenergie bei einer Frequenz von lediglich 1 kHz aus, können für Direktstrukturierungen im Mikrometerbereich auf diese Weise die mehr als 1.000-fachen Bearbeitungsgeschwindigkeiten gegenüber Einzelfokusbearbeitungen erreicht werden, was typischer Weise im Bereich von wenigen Sekunden pro Quadratzentimeter liegt.

Spektrale Pulsformung

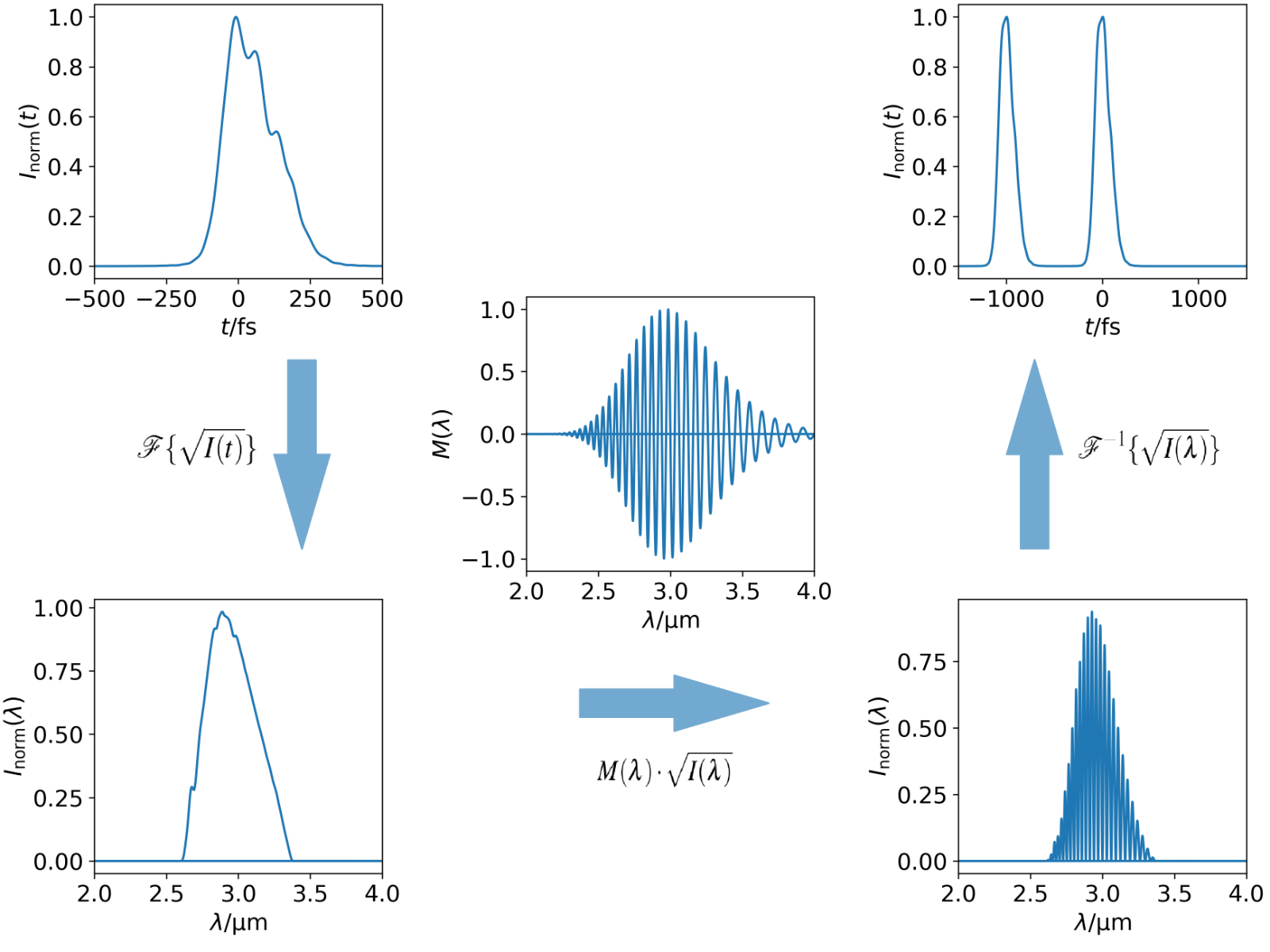

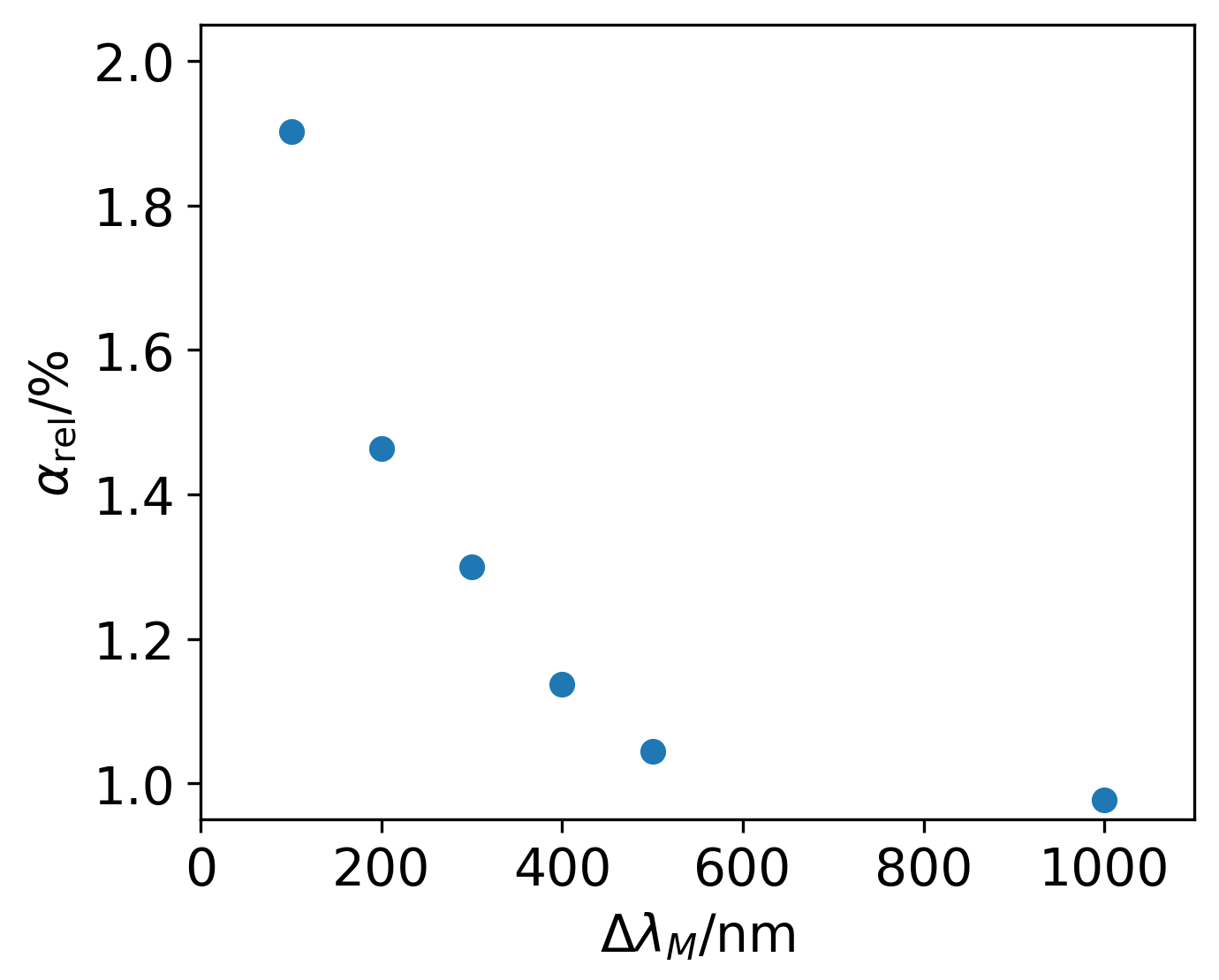

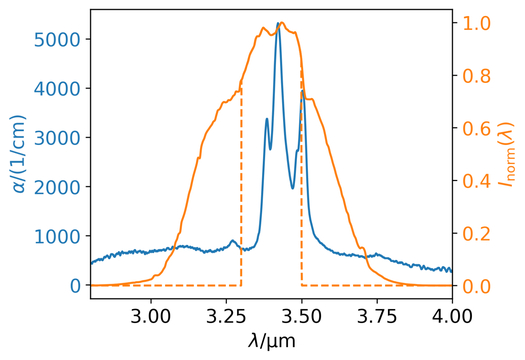

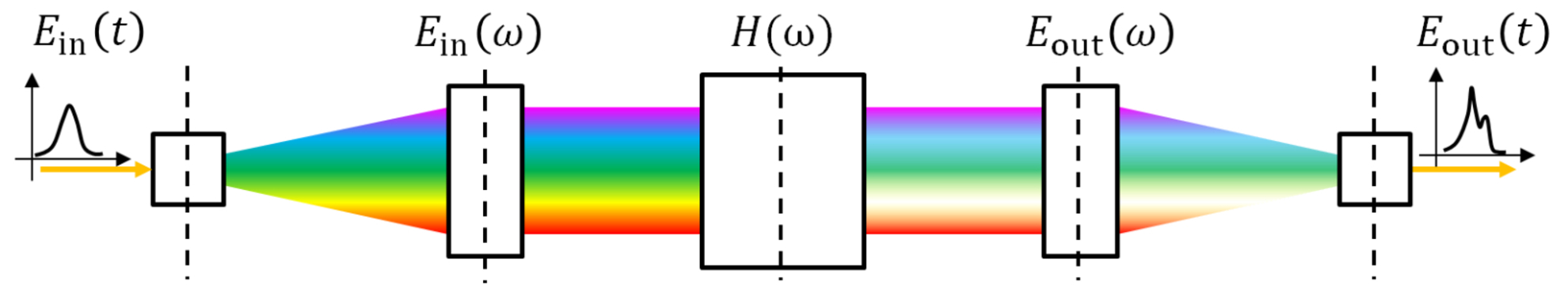

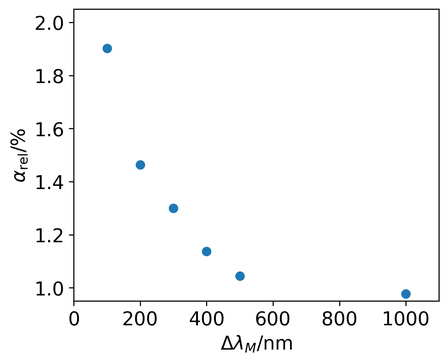

Ultrakurz gepulste Laserstrahlung im mid-IR-Bereich weist eine große spektrale Bandbreite auf. Die Strahlung wird mit Blazegittern und einem akustooptischen Modulator im Frequenzraum geformt. Amplituden- und Phasenmodulation des Spektrums können die Pulsdauer von Einzelpulsen verändern sowie eine beliebige Pulssequenz erzeugen. Die Pulsformung bietet durch die Steuerung molekularer Prozesse vielfältige Möglichkeiten in der Materialbearbeitung (Burst) und Messtechnik (2D-IR-Spektroskopie).

Laserschutz

Brillante Laserstrahlung moderner Laser hat den Vorteil, eine Materialbearbeitung mit großem Arbeitsabstand realisieren zu können, wie z.B. beim Remote-Laserstrahlschweißen. In Verbindung mit hoher Laserleistung birgt sie aber auch die Gefahr, dass umliegende Maschinenkomponenten oder auch die Einhausung der Laseranlage geschädigt werden und sie so zur direkten Gefahr für das Maschinenpersonal wird. Um dies zu verhindern, sind Laserschutzeinhausungen mit hohem Sicherheitspotential notwendig.

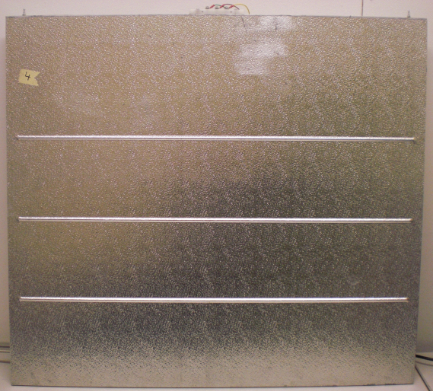

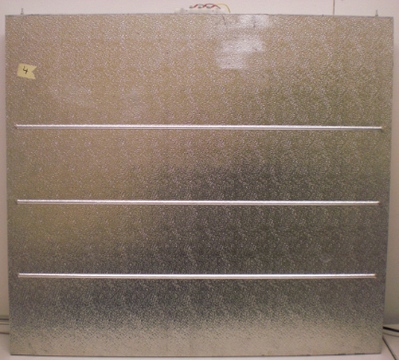

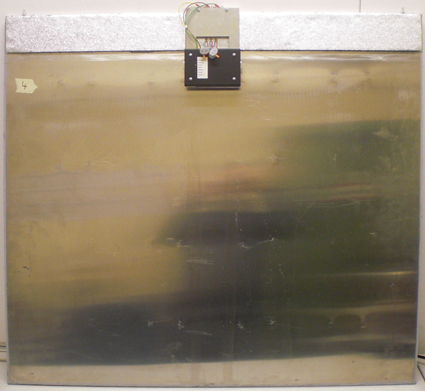

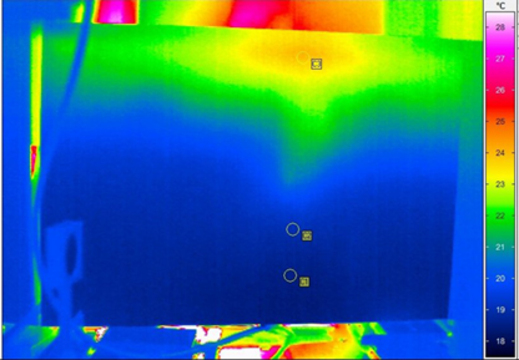

Am LHM wurde zusammen mit der Industrie ein Funktionsprinzip für eine Laserschutzwand entwickelt, die höchsten Laserstrahlintensitäten widerstehen kann. In Beschussversuchen konnte gezeigt werden, dass sie einem Laserbeschuss mit einem 10 kW Monomode Faserlaser mehr als T2 = 100 s sicher standhalten kann und das selbst im Abstand der einfachen Brennweite vom Laserstrahlfokus. Das entspricht der Prüfklasse T2 (zyklischer Kurzzeitbetrieb) gemäß DIN 60825-4. Der extrem hohe Passiveigenschutz wird durch ein speziell gestaltetes, mit Fluid gefülltes Aluminium-Doppelwandsystem erzielt (Gebrauchsmuster: DE 20 2007 006 710 U1), das gerade einmal 15 mm dick ist.
